プロジェクトの新規作成

概要

Next Design では、あらかじめ用意されているプロファイルを利用してプロジェクトを新規作成することで、すぐにモデリングを開始できます。

以下では、プロファイルを指定してプロジェクトを新規作成してから、モデル編集をはじめるまでの方法について、次の順で説明します。

• プロジェクトを新規作成する
• 最初のモデルを準備する

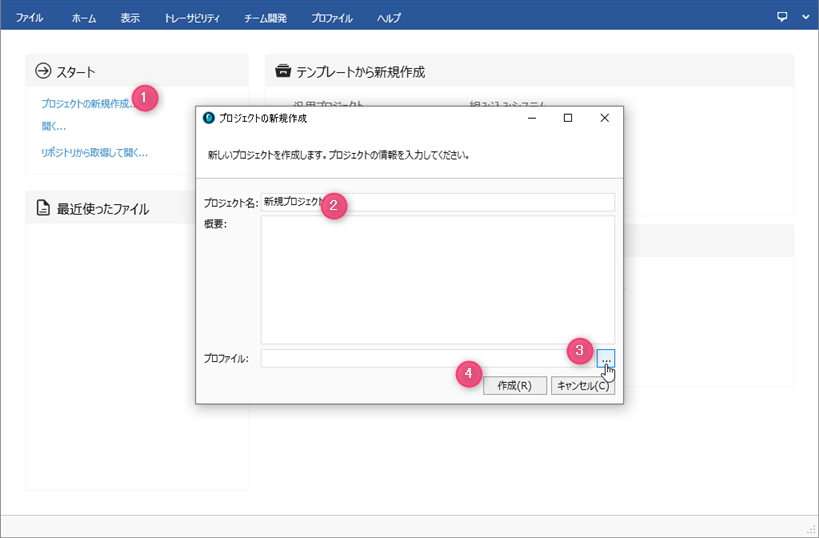

プロジェクトを新規作成する

まず、事前に利用するプロファイル(.iprofファイル)を入手、もしくは、プロファイルのファイル格納先パスを確認しておきます。 そのうえで、プロジェクトを新規作成するには、Next Design のスタートページから次の手順で行います。

操作手順

1. [スタート] > [プロジェクトの新規作成] リンクをクリックして、[プロジェクトの新規作成] ダイアログを表示します。
2. [プロジェクト名] を入力し、必要に応じて、[概要] を入力します。
3. [プロファイル] の [...] ボタンをクリックして使用するプロファイルを指定します。
4. [作成] ボタンを押下すると、プロジェクトが新規作成されて、編集をはじめられるようになります。

Info

• モデルを作成するにはプロファイルが必要です。プロファイルを新規作成するには、[クイックスタート] > [プロファイル定義] を参照してください。

• 既存プロジェクトからプロファイルをエクスポートすることで、同じプロファイルで新規プロジェクトを作成することもできます。 詳細については [プロファイル定義ガイド] > [プロファイル運用] > [プロファイルの公開] を参照してください。

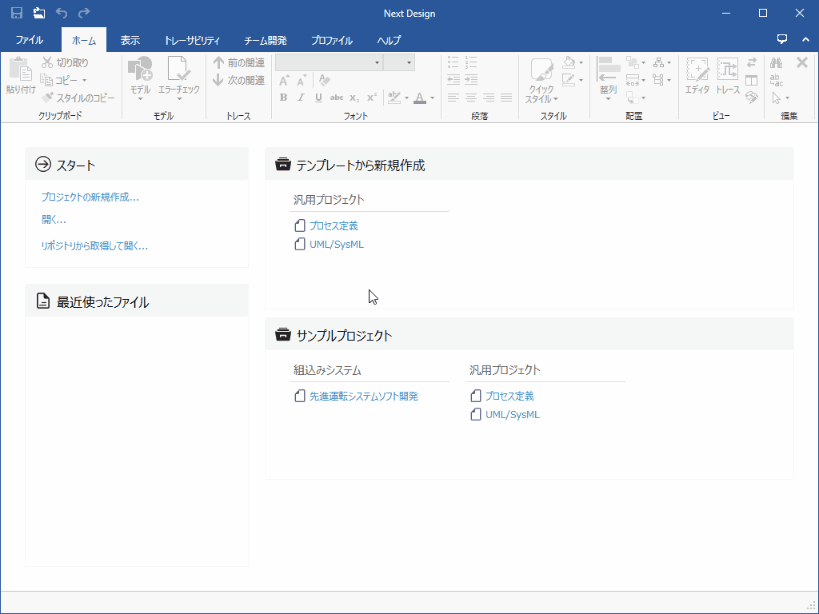

最初のモデルを準備する

プロジェクトを新規作成した直後は、モデルナビゲータの先頭にプロジェクト1つだけが表示されます。 モデル編集を始めるには、モデルナビゲータから次の手順で最初のモデルを追加します。

操作手順

1. モデルナビゲータ上のプロジェクトを右クリックし、コンテキストメニューの [モデルの追加] から追加するエンティティをクリックします。
2. プロジェクトの下にモデルが1つ追加され、そのモデルを選択するとモデル編集できる状態になります。

Info

• プロジェクトの直下に追加できるエンティティはプロファイルによって異なります。
